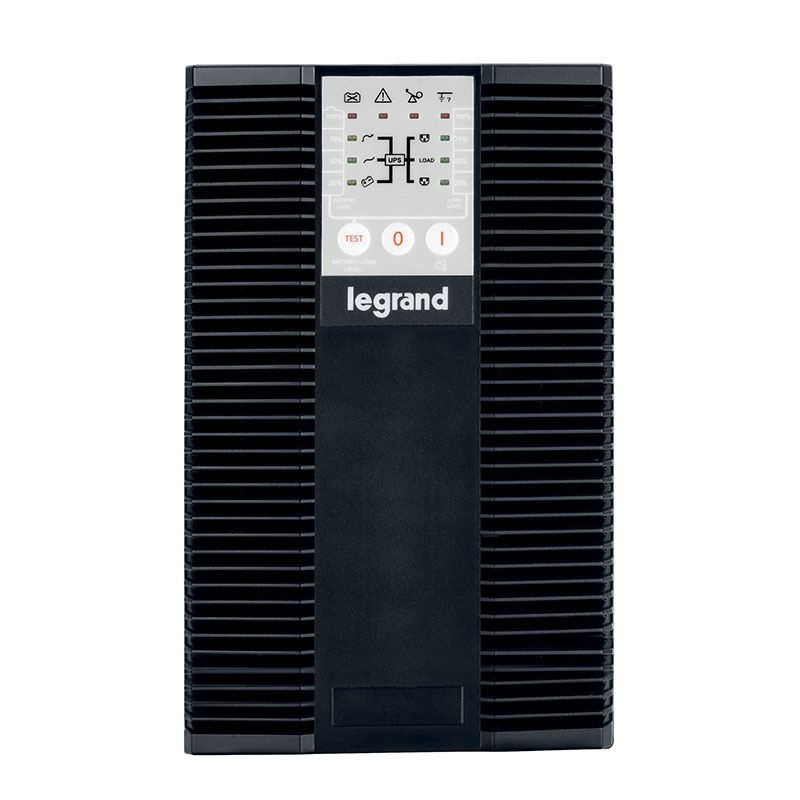

Legrand KEOR LP 1000VA / 900W Online dupla konverziós Back-UPS

A Keor LP UPS, egyfázisú szünetmentes tápegység, nagyfrekvenciás PWM technológiával, OnLine Dupla Konverzió típusú. 1000-2000-3000VA névleges teljesítményt biztosít, amely szelepszabályozott, légmentesen zárt akkumulátorokkal van ellátva, melyek az UPS-ben, egy adott rekeszben, vannak elhelyezve, vagy egy vagy több külső szekrényben. A Keor LP különböző típusú kimeneti csatlakozókkal érhető el.

Az UPS egyenirányítója, egy vezérlő és egy szabályozó áramkörből (PFC) áll, amely egy normál egyenirányító funkciói mellett:

• automatikusan javítja a terhelés tényezőjét 0,98-ra, a már 20%-kal terhelt kimenettel;
• táplálja a frekvenciaváltót, anélkül, hogy energiát igényelne az akkumulátoroktól, még akkor is ha nagyon alacsony a hálózati feszültség;
• garantálja a bemeneti áram kevesebb, mint 10%-os harmonikus torzítását (THDIin), minden további szűrő vagy egyéb alkatrész nélkül.

Az elkerülő áramkör, a következőknek megfelelően van tervezve és gyártva:
- Elektromechanikus kapcsolóeszköz
- Mikroprocesszor által vezérelt parancs és logikai vezérlő, amely:

• automatikusan továbbadja a terhelést, közvetlenül az elsődleges hálózatnak, anélkül, hogy megszakítaná az áramellátást, túlterhelés, túlmelegedés, tűrésen kívüli feszültségérték és inverter hiba esetén.
• automatikusan továbbadja a terhelést az elsődleges hálózatra, anélkül, hogy megszakítaná a tápellátást,  a frekvenciaváltó vonalához, az áramellátás megszakítása nélkül, ha a terhelés normál feltételei helyreállnak;
• ha az elsődleges hálózat és az inverter nincs szinkronizálva, az elkerülő áramkört le kell tiltani.

Amennyiben megfelelően van telepítve egy opcionális szoftver (UPS Communicator), a UPS-hez csatlakoztatott PC-re, lehetősége van hozzáférni az összes működési adathoz, szabályozhat és beállíthat speciális funkciókat, leállíthatja az eszközt Windows vagy Linix operációs rendszert használva.

Egy opcionális szoftver (UPS Management), biztosítja a hierarchikus multiszerver leállítást és a UPS távoli kezelését, bármely heterogén hálózatban működő operációs rendszer esetén (Windows, Novell, Mac, Linux és a leggyakoribb Unix).

A Keor LP-t mikroprocesszor kezeli és képes megjeleníteni riasztásokat és működési módokat, egy LED vezérlő panelen. az alábbiak szerint:

• normál működés
• akkumulátor működés
• elkerülő áramkör mód
• túlterhelés
• általános hiba
• önállósági idő vége

A Static Keor LP szünetmentes tápegység CE jelöléssel rendelkezik, a 73/23, 93/68, 89/336, 92/31 és 93/68-nak megfelelően, továbbá az alábbi szabványoknak megfelelően lett tervezve és gyártva:

• EN 62040-1 „Általános és biztonsági követelmények a szünetmentes tápegységhez, kezelői hozzáférési területeken”
• EN 62040-2 „Elektromágneses kompatibilitási (EMC) követelmények”

Általános jellemzők:

• Topológia: Online Dupla konverziós
• Földelés csatlakozás: Fizikai földelés
• Hullámforma hálózati működéskor: Szinuszos
• Hullámforma akkumulátoros működéskor: Szinuszos
• Átviteli idő: Nulla
• Névleges bemeneti feszültség: 230 V
• Bemeneti feszültségtartomány: 210÷240V 100% terhelésnél; 185÷260V 80% terhelésnél; 160÷300V 70% terhelésnél
• Bemeneti frekvencia: 45 - 65Hz ± 2% Automatikus érzékelés
• Teljesítmény tényező: > 0.98

Kimeneti jellemzők (hálózati működés):

• Névleges kimeneti feszültség: 230 V ± 1%
• Névleges kimeneti teljesítmény: 1000 VA / 900 W
• A kimeneti feszültség, teljes harmonikus torzítása, lineáris, névleges terhelésnél: < 1 %
• A kimeneti feszültség, teljes harmonikus torzítása, nem lineáris, névleges terhelésnél, P.F.=0.7: < 4 %
• Névleges kimeneti frekvencia: 50 Hz vagy 60 Hz +/- 0,1%
• Kimeneti frekvencia tartomány: a bemenettel szinkronizálva; ±1% ha nem szinkronizált
• A kimeneti áramcsúcs aránya: 3:1
• Túlterhelhetőség: ONLINE mód: <105%; legalább 10 másodpercig: 121÷150%; legalább 30 másodpercig: 106÷120%; azonnali áttérés elkerülő áramkörre: >151%

Akkumulátor jellemzők:

• Akkumulátor típus: Ólom-sav, lezárt, karbantartás nélküli
• Egységnyi kapacitás: 7 Ah (12V)
• Akkumulátor modul feszültsége: 24Vdc

Környezeti feltételek:

• Zajszint 1 méteren belül: <50 dBA
• Működési hőmérséklet tartomány: 0°C - +40°C
• Működési páratartalom tartomány: 20-80% (nem kicsapódó) között
• Külső védelem: IP21

Egyéb jellemzők:

• Súly: 10 Kg
• Méretek (Sz×H×M): 236×144×367 mm
• Kommunikációs felületek: 1 × RS232 soros port, 1 × hálózati interfész csatlakozás (pl. CS121)
