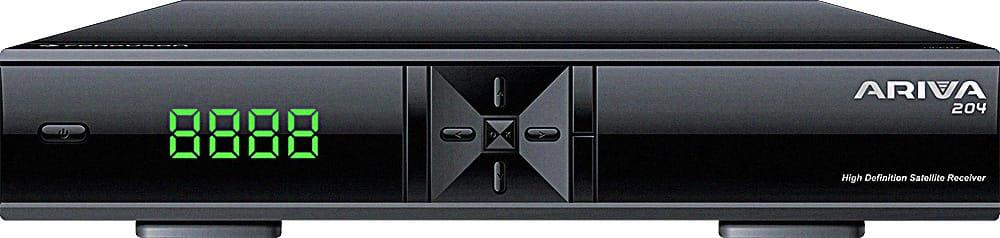

Ferguson Ariva Ariva 204 (DVB-S/S2) Set-Top box vevőegység

Fő lapkakészlet
• CPU frekvencia: 594MHz
• Flash memória: 1PC 16Mbyte FLASH
• SDRAM memória: 1PC 128Mbyte DDR3

DVB-S / S2 tuner
• Tuner típus: EARDATEK EDS-10830FF0VG
• Frekvenciatartomány: 950 ~ 2150MHz
• Bemeneti impedancia: 75Ω
• LNB teljesítmény és polarizáció: függőleges 13VDC; Vízszintes 18 VDC @ 400 mA (max.) 22 KHz ± 0,4 KHz (0,6 V ± 0,2 V) hang, túlterhelés elleni védelem
• Bemeneti szinttartomány: -65dBm ~ -25dBm
• Hurokáteresztés: Jeláteresztő

DVB-S / S2 csatorna dekóder
• DVBS Demod Standard: DVB-S, DVB-S2
• DVBS Demodulation: QPSK, 8PSK, 16APSK, 32APSK
• DVBS Symbol Rate: 2 ~ 90MSPS (Code Rate 1/2)
• DVBS Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8 a DVB-S QPSK számára; 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 a DVB-S2 QPSK számára; 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 a DVB-S2 8PSK-hoz; 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 a DVB-S2 16APSK-hoz; 3/4, 4/5, 5/6, 8/9, 9/10 a DVB-S2 32APSK számára

Hardver jellemzői
• LNB IN: IEC 169-24, F-típusú, aljzat
• LOOP OUT: IEC 169-24, F-típus, nő
• S / PDIF: optikai S / PDIF
• HDMI: 19 PIN-kódú belső HDMI 1.3b
• Ethernet : RJ45 10 / 100M Ethernet interfész
• USB: 2 x USB 2.0
• RS232: RS-232
• TV SCART: 21 PIN aljzat, CVBS, RGB, Audio L / R
• DC IN: 12 V / 1,5A DC IN

TS Demux
• Demultiplexer: MPEG2 ISO / IEC 13818-1
• Bemeneti bitsebesség: Max. 100Mbit / s

Video dekódolás
• Video dekódolás: MPEG1 ISO / IEC 11172-2, MPEG2 ISO / IEC 13818-2 MP @ ML, H.264 (MPEG4 10. rész) fő és magas szintű 4.1 / MPEG-2 MP @ HL, HEVC fő profil @szint 4.1, 10 fő profil @szint 4.1
• Oldalarány: 4: 3, 16: 9
• Videofelbontás: 1920 × 1080, 1280 × 720, 720 × 480

Audio dekódolás
• Audio dekódolás: MPEG-1 layerI / II, PCM downmix, IEC958 S / PDIF, Dolby 5.1 csatornás, Dolby downmix 2 csatornás, Dolby Prologic 2
• Hang üzemmód: BAL / JOBB / STEREO / MONO
• Mintavételi frekvencia: 32KH, 44,1KH, 48KHz

AV kimenet
• Video sávszélesség: SD: 5,0MHz (-3dB), HD: 30MHz (-3dB)
• Video impedancia: 75Ω
• Video feszültségszint: 1,0 Vp-p
• Audio frekvenciatartomány: 20 ~ 20KHz
• Audio impedancia: 600Ω
• Audio feszültségszint: 2 V-os effektív (5.6Vp-p)

Környezet
• Bemeneti feszültség: 12 V DC IN
• Fogyasztás: Max 18W
• Tárolási hőmérséklet: -40 ° C ~ 60 ° C
• Üzemi hőmérséklet: 0 ° C ~ 40 ° C
• Páratartalom: <95%
